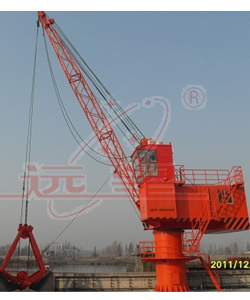

固定式全程带载变幅起重机(吊钩抓斗两用型)

固定式全程带载变幅起重机(吊钩抓斗两用型)
  • 产品型号:GQ1型(起重量3T~50T系列)
  • 典型行业应用:各类散货杂货装卸码头,如水泥公司、混凝土搅拌站、钢厂、电厂、粮库、港务公司等
  • 品  牌:
  • 浏览次数:

产品详情

1.主要规格及技术参数:



参数 单位 GQ1-512 GQ1-516 GQ1-812 GQ1-1012 GQ1-1612 GQ1-2511 GQ1-3020
额定起重量 t 5 5 8 10 16 25 30
工作幅度 m 5~12 7~16 5.5~12 5.5~12 6~12 5~11 8~20
起升高度(基面上) m 8 10 8 8 8 7 12
起升高度(基面下) m 6 6 6 6 6 6 6
起升速度(吊钩) m/min 18 18 15 15 15 12 9
变幅速度 m/min 15 15 15 15 15 15 15
旋转速度 m/min 1.4 1.4 1.4 1.4 1.3 1.1 0.8
装机容量(吊钩) kw 35 44 40.5 52 75 109 112

  说明:此表参数为常规配置,如遇特殊要求,可按用户实际需要,重新代为设计。

2.技术特点:

  GQ1型固定式全程带载变幅起重机,采用单臂架、钢丝绳变幅和四点接触球式回转支承结构,并设置滑轮补偿装置,可使货物近似水平移动,实现全幅度带载变幅,变幅速度较快,作业效率高,可360°全回转。本机具有结构新颖,传动平稳,效率高,操作方便,故障率低等特点。根据用户需求,可采用变频控制,使用各机构运转更平稳可靠。

3.设计规范:

  固定式带载变幅起重机按(GB3811-2008起重机设计规范)和(CB6067-05起重机械安全规程)设计制造。

4.应用范围:

  该机型适用于需频繁连续作业,工作量很大的场所,如港口、内河码头、库场、货场、混凝土搅拌站、物流等场所的散货、杂货的装卸作业。用户可选择配置吊钩或抓斗。
